數字三相交流電壓表
作者：admin 點擊：1012次 日期：2024-02-28 [小] [中] [大]
◆測量及顯示范圍
電 壓：0 ～ 999.9kV； 有功功率：-9999MW ～ 9999MW；
電 流：0 ～ 60kA； 無功功率：-9999Mvar ～ 9999Mvar；
視在功率：9999MVA； 功率因數：-1.000 ～ +1.000；
頻 率：40 ～ 70Hz；
有功正負電能：1000000000kWh；
無功正負電能：1000000000kvarh；
有功電能脈沖輸出常數 =1800imp/kWh；
無功電能脈沖輸出常數 =1800imp/kvarh
◆輸出方式（可選）
① 通訊接口
-C：標準 RS485 接口，滿足標準 MODBUS 規約。
② D- 數字量輸入、輸出
輸入 2 路（最大 6 路），光耦隔離無源觸點輸入；
輸出 2 路（最多 3 路），繼電器無源觸點（3 常開）；
輸出觸點負載：AC250V/5A 或 DC24V/5A。
③ F- 分時電度量
具有四種費率（尖峰平谷），一天可分為八個時段，每個時段都可編程為尖、峰、平、谷四種費率之一。
④ A- 模擬量 DC 4 ～ 20mA 輸出
部分表型最多支持三路變送輸出，其中A1代表一路模擬量輸出，A2代表兩路模擬量輸出，A3代表三路模擬量輸出。輸出范圍：編程選擇 A、B、C 三相電流等實時測量參數中的某一相輸出 DC4 ～ 20mA。（出廠默認0～ 5A( 基本量，不乘變比值 ) 對應 DC4 ～ 20mA；其它對應值可由按鍵設定，如：0 ～ 1A 對應 DC4 ～ 20mA。）；
負載能力：0 ～ 750Ω；
輸出阻抗：≥ 25MΩ。
⑤ J- 繼電器報警輸出：可選配一路繼電器報警輸出。

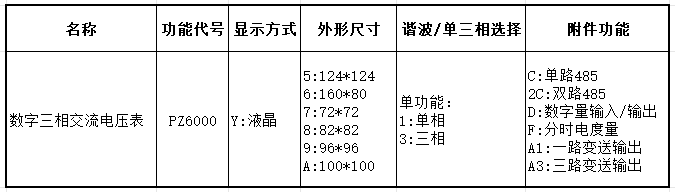

◆產品選型
例：PD6000-Y90-CFA1表示96*96結構，不帶諧波，RS485通訊，帶變送輸出,帶分時電度量。
注：其它單功能儀表可定制。
